Разделение линий по углу

С помощью утилиты Разделение линий по углу создается выборка объектов линейного слоя 2D, совпадающих по направлению с заданным раствором угла (угловым диапазоном). Если линейный объект целиком не попадает в указанный угловой диапазон, он делится на несколько частей (становится многосвязным). В выборку попадают только те части объекта, которые удовлетворяют условию запроса по углу.

Утилита работает с линейными слоями активной сцены 2D.

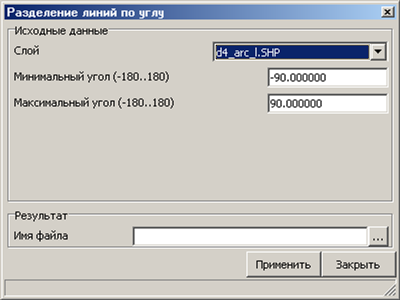

Разделение линий по углу

Параметры формы:

Группа Исходные данные

  • Слой – для работы утилиты из списка выбирается линейный слой активной сцены 2D.
  • Минимальный угол – нижняя граница углового диапазона. Отсчет углов – влево от оси X . Параметры задаются в градусах. Минуты и секунды переводятся в десятичные градуса.
  • Максимальный угол – верхняя граница углового диапазона.

Группа Результат

  • Имя файла – в стандартном диалоге задается имя нового SHP-файла 2D с результатами выборки по угловому диапазону.
